潛水排污泵怎么安裝?潛水排污泵安裝的時候要注意什么?這些不知道您是否有了解，下面小編就整理了一些，希望對您有所幫助哦!潛水排污泵通常設置在集水井(坑)內，安裝方法分成固定式安裝與移動式安裝兩種形式。移動式安裝比較簡單，常用于小型排污泵的安裝，出水管通常采用軟管。固定式安裝較為復雜，該種安裝方式通常用于帶有自動耦合裝置的較大型潛水泵。其安裝順序是：澆注混凝土基礎、導桿及泵座的安裝、泵體的安裝、出水管及附件的安裝。

潛水排污泵的兩種安裝方式

1、移動式潛水排污泵安裝系統。

高效無堵塞排污泵它以支架支承，接上出水軟管即可工作，這種方式主要應用于救急或維修施工的需要。

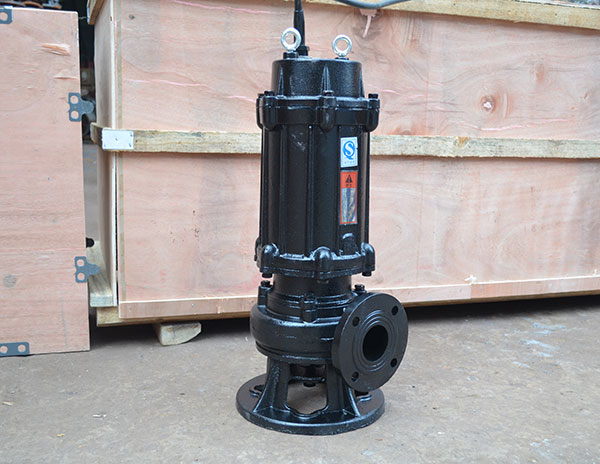

移動式潛水排污泵

2、自動耦合裝置排污泵系統

機組基礎通常采用標號c15或c20混泥土澆注，采用一次澆注法施工。為保證基礎承受較大的荷載，通常將基層做成上小下大的棱臺形狀，或與集水井(坑)地板澆成一體，基層頂面應水平，并預埋地腳螺栓。導桿及排污泵座的安裝：吊起泵體，緩慢下降至機組基礎上，泵座上的螺栓孔正對基礎上預埋的地腳螺栓，泵座用水平尺找平后，擰緊地腳螺栓。導桿的底部與泵座采用螺紋、螺栓或插入式并聯接，頂部與支撐架相連接，支撐架與導桿通常用碳鋼管、不銹鋼或鍍鋅鋼管制成。

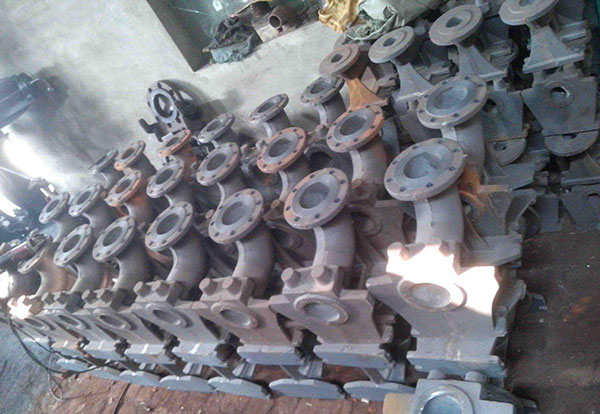

自動耦合裝置排污泵

泵體的安裝：吊起泵體，將耦合裝置(耦合裝置、潛水泵及電機通常制成整套設備)放置到導桿內，使泵體沿著導桿緩慢下降，直到耦合裝置與泵座上的出水彎管相連接，水泵出水管與出水彎管進口中心線重合，見下圖：

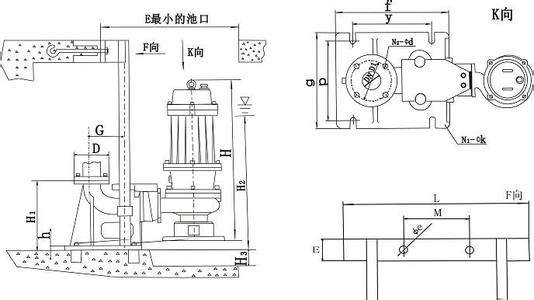

耦合裝置潛水排污泵安裝圖紙

出水管及附件的安裝：水泵出水管與出水彎管采用法蘭連接，出水管上的其他附件包括閘閥、膨脹節及逆止閥等采用法蘭聯接。

潛水排污泵安裝注意事項

1、潛水排污泵采用液位自動控制裝置進行自動控制。液位自動控制裝置的種類除浮球式液位開關以外，如污水中不含或只含少量懸浮雜質，也可選用投入式壓力傳感器及配套二次儀表。安裝在污水池(集水井)內的液位自動控制裝置應盡可能遠離進水口。

2、根據現行有關《規范》的規定，除移動式安裝軟管連接部位采用織物增強橡膠軟管外，潛水排污泵排出管管材可采用硬質給水塑料管、離心鑄造球墨鑄鐵給水管、鋼管、合管等。管材和管件的承壓能力不應小于0.6MPa。

3、用于建筑物消防電梯集水坑的潛水排污泵安裝方式，應采用兩臺硬管連接固定式或兩臺固定自耦式，且集水坑有效容積不小于2.0m3，潛水排污泵額定流量不小于36m3/h。

4、AS、AV、QW(WQ)、JYWQ各種系列潛水排污泵均有移動式安裝和固定式安裝兩種基本形式�？砂凑諊�(guó)家建筑標準設計圖集01S305《小型潛水排污泵選用及安裝》選用。其中軟管連接移動式安裝僅限于電機功率N≤7.5kW的潛水排污泵及排出管口徑DN≤100mm的場合。

5、在潛水排污泵排出管路上應設置控制閥門、止回閥、可曲撓橡膠管接頭和壓力表。國家建筑標準設計圖集01S305《小型潛水排污泵選用及安裝》中控制閥門推薦采用閘閥，也可根據需要采用蝶閥;止回閥推薦采用球形污水止回閥。

6、單臺潛水排污泵重量大于80kg的室內污水池(集水井)檢修孔上方樓板或梁上應預埋吊鉤，供安裝和檢修時提升潛水排污泵用。

通過以上了解了潛水排污泵怎么安裝,潛水排污泵安裝注意事項，那么我們?cè)趯?duì)潛水排污泵進行檢修時，人不必進入集水井(坑)內，可采用人工或機械的辦法將泵體從集水井(坑)中用與泵體相連接的鐵鏈提出。根據泵體重量的大小及實際需求，提升支架可制成永久性支架或臨時性支架兩種。提升支架上設電動、手動葫蘆或滑輪與提升鐵鏈相關聯接。
