產品概述：

DL型立式多級離心泵是我公司根據我國對高層建筑給排水及國家消防局GB6245-98標準開發的新產品.該型泵由于采用了高效節能的優秀水力模型,因此具有效率高,性能范圍廣等優點,更好地滿足了用戶的使用要求.另外,本型泵在結構上采用了立式、分段形式，且運轉安全、平穩、壽命長、占地面積小、安全維修方便。

產品用途：

DL、DLR型系列立式多級離心泵適用于工業和城市給排水、高層建筑增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80°C，DLR型介質使用溫度不超過120°C。

技術參數：

流量：4.2-504m3/h；

工作壓力：≤2.4Mpa。

型號意義：

例如：80DL（DLR）×4

80-泵吸入口公稱直徑
DL-立式多級分段式離心泵
DLR-立式多級分段式熱水離心泵
4-泵級數

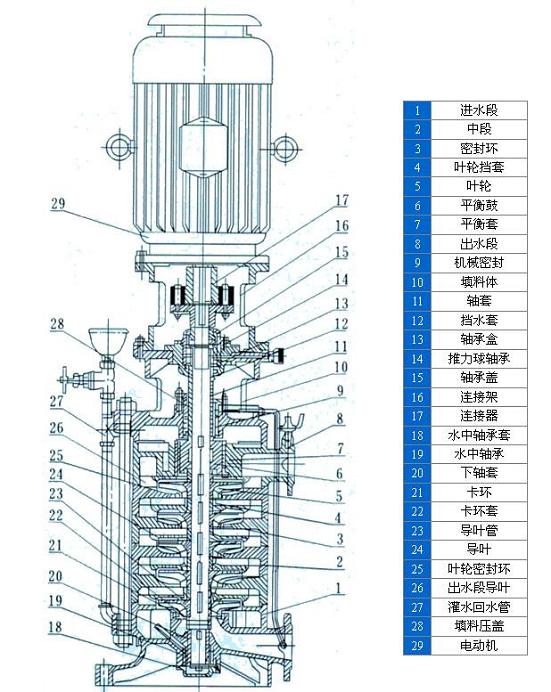

DL系列立式多級離心泵結構圖：

DL型泵由電機和泵兩部分組成，電機為Y型三相導步電機，泵和電機采用聯軸器連接.整體為剛性連接，使用吋無需校正泵由定子部分利轉子部分組成泵定子部分由進水段.中段.導葉.出水段、填料函體等零件組成為防止定子磨損，定子上裝有密封環.平衡等，磨損后可用備件更換轉子部分由軸.中輪，平衡鼓等組成轉子下端為水潤滑軸承.上部為角接觸球軸承.泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力由角接觸球軸承來承受逬水段、中段和出水跺的結臺面用紙墊通過拉緊達到密封.軸封采用填料或機械密封.用戶可根據需要選擇。泵旋轉方向從驅動端向下看為逆時針?lè)较蜣D(zhuǎn)動。

DL型立式多級離心泵性能參數
