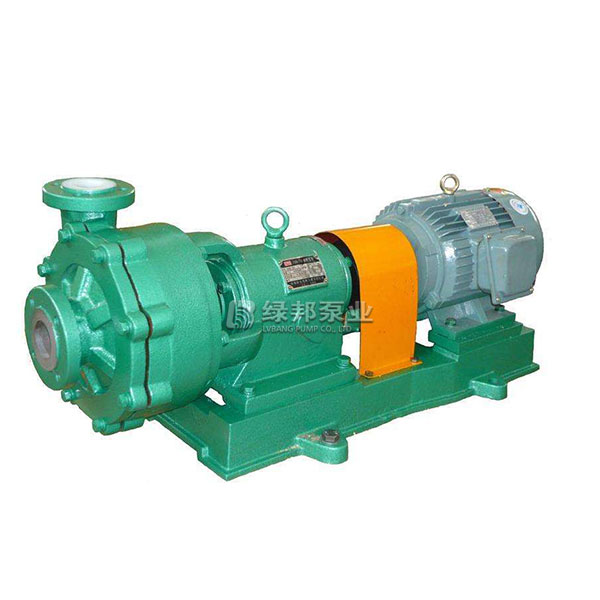

耐腐耐磨砂漿泵UHB-ZK型（高分子材質）
耐腐耐磨砂漿泵UHB-ZK型（高分子材質）產品簡介：
UHB-ZK型耐腐耐磨砂漿泵屬單級單吸懸臂式離心泵，過流部件采用鋼襯超高分子量聚乙烯(UHMW-PE)。該材質是目前國際上新一代的泵用耐腐耐磨工程塑料，其突出的優點是在所有的塑料中它具有優異的耐磨性、耐沖擊性(尤其是耐低溫沖擊). 抗蠕變性(耐環境應力開裂)和極好的耐腐蝕性。
耐腐耐磨砂漿泵UHB-ZK型（高分子材質）型號意義：
耐腐耐磨砂漿泵UHB-ZK型（高分子材質）軸封結構圖及原理：
|
密封結構圖 |
結 構 特 點 |
|
|
名稱：K型動密封 結構特點： 采用2～4個氟橡膠油封作為密封件，結構簡單、可靠、價格較低，開空車不能超過5分鐘。 適用范圍： 主要適用于清液或含固量≤15%的料漿以及含雜質的污水等腐蝕性介質 |
|
|
名稱：K1型動密封 結構特點：采用2～4個氟橡膠油封作為密封件，結構簡單、可靠、價格較低，可開空車，壽命比K型長。 適用范圍：主要適用于清液或含固量≤15%的料漿以及含雜質的污水等腐蝕性介質 |
|
工作原理： K型及K1型動力密封主要由副葉輪（或副葉片）與停車密封（橡膠油封）組成。工作時由于副葉輪（或副葉片）旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。橡膠油封的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉輪（或副葉片）停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，橡膠油封的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。若允許冷卻水滲入介質內，可選用帶冷卻水K型動力密封，即可添加外冷卻水裝置，延長油封的使用壽命。該密封的油封采用氟橡膠制成，主要適用于輸送含固體顆粒的料漿、含雜質的污水等腐蝕性介質（帶冷卻水K型動力密封用的冷卻水為潔凈的自來水，壓力適宜在0.05Mpa以內）。 |
|
|
|
名稱：T型填料密封
結構特點：
適用范圍： |
|
|
名稱：T1型填料密封 結構特點： 與T型基本相同，可加冷卻水，壽命比T型延長。 適用范圍： 主要適用于輸送含大量顆粒腐蝕性介質（25%≤含固量≤40%）和含大量雜質的污水。 |
|
工作原理： T型、T1型密封屬軟填料密封，填料采用膨脹聚四氟乙烯等制成，主要適用于輸送含大量顆粒的料漿和雜質。按用戶要求分為不加冷卻水的T型和可加冷卻水的T1型（如圖5）密封結構（T1型填料密封用的冷卻水為潔凈的自來水）。 |
|
|
|
名稱：C3型非標機械密封 結構特點： 該密封為K型改進型，可加冷卻水，開空車時間可超過15分鐘， 如用于輸送大量顆粒介質時，壽命長。 適用范圍： 主要適用于含大量顆粒（15%≤含固量≤35%）的腐蝕性介質。 |
|
工作原理： C3型密封為內裝式非標機械密封，采用外冷卻方式，需加冷卻水，是一種平衡式機械密封，它可根據液體壓力的不同自動調節端面比壓，從而減輕端面磨損，延長使用壽命，該密封的動靜環均由碳化硅制成，可用于輸送含大量顆粒的腐蝕性液體。該密封具有結構緊湊，使用壽命長等優點（冷卻水為潔凈的自來水）。 |
|
耐腐耐磨砂漿泵UHB-ZK型（高分子材質）主要特點：
UHB-ZK型耐腐耐磨砂漿泵是一種能適應各種不同的工況條件的泵，如輸送酸、堿性清液或料漿；冶煉行業各種腐蝕性礦漿；硫酸行業各類稀酸；環保行業各類污水等。該泵既耐腐蝕又耐磨損，使用范圍十分廣泛。UHB-ZK型耐腐耐磨砂漿泵具有如下特點：
1） UHB-ZK型耐腐耐磨砂漿泵強大的耐磨性：過流部件全部采用鋼襯超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首，比尼龍66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳鋼、不銹鋼耐磨性的7-10倍。
2） 強大的耐沖擊性：超高分子量聚乙烯的沖擊強度位居通用工程塑料之首，是(丙烯腈／丁二烯／苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持穩定，這是其它任何塑料所沒有的特性。
3） 優良的耐腐蝕性：該泵在一定溫度和濃度范圍內能耐各種腐蝕性介質(酸、堿、鹽)及有機溶劑，在20℃和90℃的80種有機溶劑中浸漬30d。外表無任何反�，F(xiàn)象，其它物理性能也幾乎沒有變化。
4） 無噪音：超高分子量聚乙烯沖擊能吸收性為塑料中高值，消音性好，從而在輸送過程中大限度的減小了液體流動產生的噪音。
5） UHB-ZK型耐腐耐磨砂漿泵安全可靠，無毒素分解：該泵所采用超高分子量聚乙烯(UHMW-PE)化學性能極其穩定，因此亦適合在食品行業使用。
6） 摩擦系數低：該泵的內部的摩擦系為僅為0.07-0.11，故具有自潤滑性。在水潤滑條件下，其動摩擦系數比PA66和聚甲醛(POM)低一半。當以滑動或轉動形式工作時，比鋼和黃銅加了潤滑油后的潤滑性還要好。
7） UHB-ZK型耐腐耐磨砂漿泵抗粘性好：超高分子量聚乙烯(UHMW-PE)抗粘性極好，抗粘附能力與PTFE相當，因此在輸送一些黏度較高的介質時亦表現突出。
耐腐耐磨砂漿泵UHB-ZK型（高分子材質）性能參數：
|
號 |
型號 |
流量 |
揚程 |
轉速 |
功率 |
進出口直徑 |
重量 |
|
|
軸功率 |
配備電機 |
|||||||
|
1 |
32UHB-ZK-3-13 |
3 |
13 |
2900 |
0.3 |
0.75 |
32×25 |
80 |
|
2 |
32UHB-ZK-5-12 |
5 |
12 |
2900 |
0.42 |
0.75 |
||
|
3 |
32UHB-ZK-7-10 |
7 |
10 |
2900 |
0.5 |
0.75 |
||
|
4 |
32UHB-ZK-5-5 |
5 |
5 |
1450 |
0.25 |
0.75 |
||
|
5 |
32UHB-ZK-3-18 |
3 |
18 |
2900 |
0.4 |
1.1 |
||
|
6 |
32UHB-ZK-5-15 |
5 |
15 |
2900 |
0.55 |
1.1 |
||
|
7 |
32UHB-ZK-8-12 |
8 |
12 |
2900 |
0.7 |
1.1 |
||
|
8 |
32UHB-ZK-5-20 |
5 |
20 |
2900 |
0.72 |
1.1 |
||
|
9 |
32UHB-ZK-8-18 |
8 |
18 |
2900 |
1.2 |
1.5 |
||
|
10 |
32UHB-ZK-12-15 |
12 |
15 |
2900 |
1.3 |
2.2 |
||
|
11 |
32UHB-ZK-5-25 |
5 |
25 |
2900 |
1.1 |
2.2 |
||
|
12 |
32UHB-ZK-10-20 |
10 |
20 |
2900 |
1.6 |
2.2 |
||
|
13 |
32UHB-ZK-15-15 |
15 |
15 |
2900 |
1.7 |
2.2 |
||
|
14 |
32UHB-ZK-7.5-6 |
7.5 |
6 |
1450 |
0.4 |
0.75 |
||
|
15 |
40UHB-ZK-10-18 |
10 |
18 |
2900 |
1.3 |
2.2 |
40 X 32 |
130 |
|
16 |
40UHB-ZK-15-15 |
15 |
15 |
2900 |
1.7 |
2.2 |
||
|
17 |
40UHB-ZK-10-30 |
10 |
30 |
2900 |
2.2 |
3 |
||
|
18 |
40UHB-ZK-15-25 |
15 |
25 |
2900 |
2.7 |
3 |
||
|
19 |
40UHB-ZK-18-20 |
18 |
20 |
2900 |
2.6 |
3 |
||
|
20 |
50UHB-ZK-10-7.5 |
10 |
7.5 |
1450 |
0.6 |
1.1 |
50 X 40 |
170 |
|
21 |
50UHB-ZK-10-35 |
10 |
35 |
2900 |
3.2 |
4 |
||
|
22 |
50UHB-ZK-20-20 |
20 |
20 |
2900 |
3.0 |
4 |
||
|
23 |
50UHB-ZK-25-18 |
25 |
18 |
2900 |
3.2 |
4 |
||
|
24 |
50UHB-ZK-30-15 |
30 |
15 |
2900 |
3.1 |
4 |
||
|
25 |
50UHB-ZK-15-32 |
15 |
32 |
2900 |
3.5 |
5.5 |
||
|
26 |
50UHB-ZK-20-30 |
20 |
30 |
2900 |
4.3 |
5.5 |
||
|
27 |
50UHB-ZK-25-28 |
25 |
28 |
2900 |
5.0 |
5.5 |
||
|
28 |
50UHB-ZK-12-40 |
12 |
40 |
2900 |
3.8 |
5.5 |
||
|
29 |
50UHB-ZK-15-43 |
15 |
43 |
2900 |
5.6 |
7.5 |
||
|
30 |
65UHB-ZK-15-8 |
15 |
8 |
1450 |
0.9 |
1.1 |
65 X 50 |
220 |
|
31 |
65UHB-ZK--30-25 |
30 |
25 |
2900 |
5.3 |
5.5 |
||
|
32 |
65UHB-ZK-35-20 |
35 |
20 |
2900 |
5.1 |
5.5 |
||
|
33 |
65UHB-ZK-40-15 |
40 |
15 |
2900 |
4.5 |
5.5 |
||
|
34 |
65UHB-ZK-30-32 |
30 |
32 |
2900 |
6.5 |
7.5 |
||
|
35 |
65UHB-ZK-35-25 |
35 |
25 |
2900 |
6.2 |
7.5 |
||
|
36 |
65UHB-ZK-40-20 |
40 |
20 |
2900 |
5.9 |
7.5 |
||
|
37 |
65UHB-ZK-5-11 |
5 |
11 |
1450 |
0.6 |
1.1 |
65 X 50 |
270 |
|
38 |
65UHB-ZK-10-12.5 |
10 |
12.5 |
1450 |
1.2 |
2.2 |
||
|
39 |
65UHB-ZK-15-12.5 |
15 |
12.5 |
1450 |
1.6 |
2.2 |
||
|
40 |
65UHB-ZK-10-45 |
10 |
45 |
2900 |
4.8 |
7.5 |
||
|
41 |
65UHB-ZK-10-40 |
10 |
40 |
2900 |
4.2 |
5.5 |
||
|
42 |
65UHB-ZK-20-50 |
20 |
50 |
2900 |
8.7 |
11 |
||
|
43 |
65UHB-ZK-30-50 |
30 |
50 |
2900 |
12 |
15 |
||
|
44 |
65UHB-ZK-30-40 |
30 |
40 |
2900 |
9.6 |
11 |
||
|
45 |
65UHB-ZK-10-55 |
10 |
55 |
2900 |
8.6 |
11 |
||
|
46 |
65UHB-ZK-10-50 |
10 |
50 |
2900 |
5.1 |
7.5 |
||
|
47 |
65UHB-ZK-10-55 |
10 |
55 |
2900 |
8.6 |
11 |
||
|
48 |
65UHB-ZK-20-50 |
20 |
50 |
2900 |
8.7 |
11 |
||
|
49 |
65UHB-ZK-20-55 |
20 |
55 |
2900 |
11.8 |
15 |
||
|
50 |
65UHB-ZK-30-50 |
30 |
50 |
2900 |
12 |
15 |
||
|
51 |
65UHB-ZK-30-55 |
30 |
55 |
2900 |
15.3 |
18.5 |
||
|
60 |
80UHB-ZK-17.5-11 |
17.5 |
11 |
1450 |
1.5 |
2.2 |
80 x 65 |
270 |
|
61 |
80UHB-ZK-22.5-12.5 |
22.5 |
12.5 |
1450 |
2.3 |
3 |
||
|
62 |
80UHB-ZK-40-20 |
40 |
20 |
2900 |
5.8 |
7.5 |
||
|
63 |
80UHB-ZK-45-18 |
45 |
18 |
2900 |
6.1 |
7.5 |
||
|
64 |
80UHB-ZK-50-15 |
50 |
15 |
2900 |
5.6 |
7.5 |
||
|
65 |
80UHB-ZK-35-45 |
35 |
45 |
2900 |
10.8 |
11 |
||
|
66 |
80UHB-ZK-40-35 |
40 |
35 |
2900 |
10.2 |
11 |
||
|
67 |
80UHB-ZK-45-32 |
45 |
32 |
2900 |
10.1 |
11 |
||
|
68 |
80UHB-ZK-50-30 |
50 |
30 |
2900 |
10.2 |
11 |
||
|
69 |
80UHB-ZK-60-30 |
60 |
30 |
2900 |
12.6 |
15 |
||
|
70 |
80UHB-ZK-45-50 |
45 |
50 |
2900 |
14.8 |
15 |
||
|
71 |
80UHB-ZK-55-40 |
55 |
40 |
2900 |
15.8 |
18.5 |
||
|
72 |
80UHB-ZK-40-40 |
40 |
40 |
1450 |
14.8 |
18.5 |
80 x 65 |
750 |
|
73 |
80UHB-ZK-30-50 |
30 |
50 |
1450 |
15.3 |
18.5 |
||
|
74 |
80UHB-ZK-40-50 |
40 |
50 |
1450 |
17.9 |
22 |
||
|
75 |
80UHB-ZK-30-60 |
30 |
60 |
1450 |
17.6 |
22 |
||
|
76 |
80UHB-ZK-50-56 |
50 |
56 |
1450 |
23.2 |
30 |
||
|
77 |
80UHB-ZK-40-60 |
40 |
60 |
1450 |
24.3 |
30 |
||
|
78 |
80UHB-ZK-60-55 |
60 |
55 |
1450 |
25.2 |
30 |
||
|
79 |
80UHB-ZK-20-60 |
20 |
60 |
2900 |
10.3 |
15 |
80 x 65 |
370 |
|
80 |
80UHB-ZK-20-75 |
20 |
75 |
2900 |
13.4 |
15 |
||
|
81 |
80UHB-ZK-25-75 |
25 |
75 |
2900 |
15.3 |
18.5 |
||
|
82 |
80UHB-ZK-30-70 |
30 |
70 |
2900 |
19.6 |
22 |
||
|
83 |
80UHB-ZK-35-65 |
35 |
65 |
2900 |
22.5 |
30 |
||
|
84 |
80UHB-ZK-40-60 |
40 |
60 |
2900 |
22.6 |
30 |
||
|
85 |
100UHB-ZK-50-11 |
50 |
11 |
1450 |
4.2 |
5.5 |
100 x 80 |
370 |
|
86 |
100UHB-ZK-80-15 |
80 |
15 |
2900 |
10.2 |
11 |
||
|
87 |
100UHB-ZK-60-30 |
60 |
30 |
2900 |
13.8 |
15 |
||
|
88 |
100UHB-ZK-100-20 |
100 |
20 |
2900 |
15 |
15 |
||
|
89 |
100UHB-ZK-50-50 |
50 |
50 |
2900 |
17.5 |
18.5 |
||
|
90 |
100UHB-ZK-60-40 |
60 |
40 |
2900 |
16.8 |
18.5 |
||
|
91 |
100UHB-ZK-80-35 |
80 |
35 |
2900 |
17.8 |
18.5 |
||
|
92 |
100UHB-ZK-80-30 |
80 |
30 |
2900 |
17.5 |
18.5 |
||
|
93 |
100UHB-ZK-100-25 |
100 |
25 |
2900 |
17.9 |
18.5 |
||
|
94 |
100UHB-ZK-100-20 |
100 |
20 |
2900 |
17.2 |
18.5 |
||
|
95 |
100UHB-ZK-140-15 |
140 |
15 |
2900 |
16.8 |
18.5 |
||
|
96 |
100UHB-ZK-100-20 |
100 |
20 |
2900 |
16.2 |
18.5 |
||
|
97 |
100UHB-ZK-120-15 |
120 |
15 |
2900 |
17.1 |
18.5 |
||
|
98 |
100UHB-ZK-140-10 |
140 |
10 |
2900 |
16.4 |
18.5 |
||
|
99 |
100UHB-ZK-50-58 |
50 |
58 |
2900 |
21 |
22 |
||
|
100 |
100UHB-ZK-60-50 |
60 |
50 |
2900 |
21.5 |
22 |
||
|
101 |
100UHB-ZK-100-27 |
100 |
27 |
2900 |
18.4 |
22 |
||
|
102 |
100UHB-ZK-70-45 |
70 |
45 |
2900 |
23.5 |
30 |
||
|
103 |
100UHB-ZK-80-50 |
80 |
50 |
2900 |
27 |
30 |
||
|
104 |
100UHB-ZK-100-45 |
100 |
45 |
2900 |
28 |
30 |
||
|
105 |
100UHB-ZK-120-40 |
120 |
40 |
2900 |
28.5 |
30 |
||
|
106 |
100UHB-ZK-145-28 |
145 |
28 |
2900 |
29.5 |
30 |
||
|
107 |
100UHB-ZK-80-35 |
80 |
35 |
1450 |
19.3 |
22 |
100 x 80 |
950 |
|
108 |
100UHB-ZK-80-40 |
80 |
40 |
1450 |
22.3 |
30 |
||
|
109 |
100UHB-ZK-60-70 |
60 |
70 |
1450 |
35.9 |
37 |
||
|
110 |
100UHB-ZK-60-65 |
60 |
65 |
1450 |
33.6 |
37 |
||
|
111 |
100UHB-ZK-50-70 |
50 |
70 |
1450 |
31.4 |
37 |
||
|
112 |
100UHB-ZK-80-60 |
80 |
60 |
1450 |
35.9 |
37 |
||
|
113 |
100UHB-ZK-80-50 |
80 |
50 |
1450 |
24.5 |
30-37 |
||
|
114 |
100UHB-ZK-100-57 |
100 |
57 |
1450 |
37.9 |
37-45 |
||
|
115 |
100UHB-ZK-80-65 |
80 |
65 |
1450 |
40.3 |
45 |
||
|
116 |
100UHB-ZK-120-50 |
120 |
50 |
1450 |
39.9 |
45 |
||
|
117 |
100UHB-ZK-100-65 |
100 |
65 |
1450 |
48.9 |
55 |
||
|
118 |
100UHB-ZK-120-60 |
120 |
60 |
1450 |
51.5 |
55 |
||
|
119 |
100UHB-ZK-40-75 |
40 |
75 |
2900 |
28 |
30 |
100 x 80 |
480 |
|
120 |
100UHB-ZK-50-80 |
50 |
80 |
2900 |
32.5 |
37 |
||
|
121 |
100UHB-ZK-50-70 |
50 |
70 |
2900 |
30. |
37 |
||
|
122 |
100UHB-ZK-60-80 |
60 |
80 |
2900 |
33.6 |
37 |
||
|
123 |
100UHB-ZK-80-60 |
80 |
60 |
2900 |
35.4 |
37 |
||
|
124 |
125UHB-ZK-120-20 |
120 |
20 |
2900 |
17.2 |
18.5 |
125 x 100 |
480 |
|
125 |
125UHB-ZK-140-18 |
140 |
18 |
2900 |
21 |
22 |
||
|
126 |
125UHB-ZK-150-15 |
150 |
15 |
2900 |
21.5 |
22 |
||
|
127 |
125UHB-ZK-100-40 |
100 |
40 |
2900 |
28.8 |
30 |
||
|
128 |
125UHB-ZK-120-35 |
120 |
35 |
2900 |
29.4 |
30 |
||
|
129 |
125UHB-ZK-140-25 |
140 |
25 |
2900 |
25 |
30 |
||
|
130 |
125UHB-ZK-120-32 |
120 |
32 |
2900 |
26.8 |
30 |
||
|
131 |
125UHB-ZK-140-28 |
140 |
28 |
2900 |
27.6 |
30 |
||
|
132 |
125UHB-ZK-160-24 |
160 |
24 |
2900 |
28.1 |
30 |
||
|
133 |
125UHB-ZK-80-15 |
80 |
15 |
1450 |
10.2 |
11 |
||
|
134 |
125UHB-ZK-80-15 |
80 |
15 |
980 |
10.2 |
11 |
125 x 100 |
950 |
|
135 |
125UHB-ZK-100-40 |
100 |
40 |
1450 |
28.8 |
30 |
||
|
136 |
125UHB-ZK-120-35 |
120 |
35 |
1450 |
29.4 |
30 |
||
|
137 |
125UHB-ZK-140-25 |
140 |
25 |
1450 |
25 |
30 |
||
|
138 |
125UHB-ZK-120-32 |
120 |
32 |
1450 |
26.8 |
30 |
||
|
139 |
125UHB-ZK-140-28 |
140 |
28 |
1450 |
27.6 |
30 |
||
|
140 |
125UHB-ZK-100-50 |
100 |
50 |
1450 |
33.2 |
37 |
||
|
141 |
125UHB-ZK-120-40 |
120 |
40 |
1450 |
32.1 |
37 |
||
|
142 |
125UHB-ZK-100-60 |
100 |
60 |
1450 |
40.5 |
45 |
||
|
143 |
125UHB-ZK-120-50 |
120 |
50 |
1450 |
38.5 |
45 |
||
|
144 |
125UHB-ZK-100-65 |
100 |
65 |
1450 |
47.6 |
55 |
||
|
145 |
125UHB-ZK-120-60 |
120 |
60 |
1450 |
49.2 |
55 |
||
|
146 |
125UHB-ZK-140-56 |
140 |
56 |
1450 |
46.9 |
55 |
||
|
147 |
125UHB-ZK-150-56 |
150 |
56 |
1450 |
50.3 |
55 |
||
|
148 |
125UHB-ZK-180-40 |
180 |
40 |
1450 |
48.5 |
55 |
||
|
149 |
150UHB-ZK-180-14 |
180 |
14 |
1450 |
28.2 |
30 |
150 x 125 |
950 |
|
150 |
150UHB-ZK-160-16 |
160 |
16 |
1450 |
28 |
30 |
||
|
151 |
150UHB-ZK-150-20 |
150 |
20 |
1450 |
24.5 |
30 |
||
|
152 |
150UHB-ZK-120-25 |
120 |
25 |
1450 |
24.5 |
30 |
||
|
153 |
150UHB-ZK-138-8 |
138 |
8 |
980 |
10.5 |
11 |
||
|
154 |
150UHB-ZK-190-18 |
190 |
18 |
1450 |
19.8 |
22 |
||
|
155 |
150UHB-ZK-210-26 |
210 |
26 |
1450 |
36.4 |
37 |
||
|
156 |
150UHB-ZK-240-24 |
240 |
24 |
1450 |
35.2 |
37 |
||
|
157 |
150UHB-ZK-270-20 |
270 |
20 |
1450 |
36 |
37 |
||
|
158 |
150UHB-ZK-148-11 |
148 |
11 |
980 |
13.6 |
15 |
150 x 125 |
1000 |
|
159 |
150UHB-ZK-101-18 |
101 |
18 |
980 |
12.8 |
15 |
||
|
160 |
150UHB-ZK-80-11 |
80 |
11 |
980 |
8.9 |
11 |
||
|
161 |
150UHB-ZK-120-40 |
120 |
40 |
1450 |
33.6 |
37 |
||
|
162 |
150UHB-ZK-150-40 |
150 |
40 |
1450 |
42 |
45 |
||
|
163 |
150UHB-ZK-200-32 |
200 |
32 |
1450 |
43.4 |
45 |
||
|
164 |
150UHB-ZK-250-30 |
250 |
30 |
1450 |
41.5 |
45 |
||
|
165 |
150UHB-ZK-300-25 |
300 |
25 |
1450 |
42.3 |
45 |
||
|
166 |
150UHB-ZK-120-70 |
120 |
70 |
1450 |
45.8 |
55 |
150 x 125 |
1200 |
|
167 |
150UHB-ZK-150-70 |
150 |
70 |
1450 |
58.9 |
75 |
||
|
168 |
150UHB-ZK-180-70 |
180 |
70 |
1450 |
68.6 |
75 |
||
|
169 |
200UHB-ZK-215-10 |
215 |
10 |
980 |
15.6 |
18.5 |
200 x 150 |
1200 |
|
170 |
200UHB-ZK-210-14 |
210 |
14 |
980 |
18.4 |
18.5 |
||
|
171 |
200UHB-ZK-168-20 |
168 |
20 |
980 |
27 |
30 |
||
|
172 |
200UHB-ZK-320-24 |
320 |
24 |
1450 |
37.3 |
45 |
||
|
173 |
200UHB-ZK-350-20 |
350 |
20 |
1450 |
37.1 |
45 |
||
|
174 |
200UHB-ZK-400-18 |
400 |
18 |
1450 |
38.3 |
45 |
||
|
175 |
200UHB-ZK-500-12 |
500 |
12 |
1450 |
38.6 |
45 |
||
|
176 |
200UHB-ZK-320-32 |
320 |
32 |
1450 |
51.8 |
55 |
||
|
177 |
200UHB-ZK-350-28 |
350 |
28 |
1450 |
45.2 |
55 |
||
|
178 |
200UHB-ZK-400-25 |
400 |
25 |
1450 |
70 |
75 |
||
|
179 |
200UHB-ZK-250-45 |
250 |
45 |
1450 |
74 |
75 |
||
|
180 |
200UHB-ZK-300-38 |
300 |
38 |
1450 |
69.5 |
75 |
||
|
181 |
200UHB-ZK-350-34 |
350 |
34 |
1450 |
67.3 |
75 |
||
|
182 |
200UHB-ZK-200-70 |
200 |
70 |
1450 |
76.3 |
90 |
200 x 150 |
2200 |
|
183 |
200UHB-ZK-280-70 |
280 |
70 |
1450 |
106.7 |
110 |
||
|
184 |
200UHB-ZK-300-70 |
300 |
70 |
1450 |
114.3 |
132 |
||
|
185 |
200UHB-ZK-350-70 |
350 |
70 |
1450 |
133.4 |
160 |
||
|
186 |
250UHB-ZK-400-30 |
400 |
30 |
1450 |
70.8 |
75 |
250 x 200 |
1300 |
|
187 |
250UHB-ZK-500-22 |
500 |
22 |
1450 |
68.4 |
75 |
||
|
188 |
250UHB-ZK-270-14 |
270 |
14 |
980 |
21.5 |
30 |
250 x 200 |
2200 |
|
189 |
250UHB-ZK-270-20 |
270 |
20 |
980 |
31.8 |
37 |
||
|
190 |
250UHB-ZK-600-20 |
600 |
20 |
1450 |
68.4 |
75 |
||
|
191 |
250UHB-ZK-400-32 |
400 |
32 |
1450 |
76.8 |
90 |
||
|
192 |
250UHB-ZK-500-26 |
500 |
26 |
1450 |
78.3 |
90 |
||
|
193 |
250UHB-ZK-400-45 |
400 |
45 |
1450 |
108.9 |
110 |
||
|
194 |
250UHB-ZK-500-37 |
500 |
37 |
1450 |
100.7 |
110 |
||
|
195 |
250UHB-ZK-600-30 |
600 |
30 |
1450 |
98 |
110 |
||
|
196 |
250UHB-ZK-500-45 |
500 |
45 |
1450 |
123.8 |
132 |
||
|
197 |
250UHB-ZK-650-45 |
650 |
45 |
1450 |
137.8 |
160 |
||
|
198 |
300UHB-ZK-700-40 |
700 |
40 |
1450 |
139.2 |
160 |
300 x 250 |
2300 |
|
199 |
300UHB-ZK-850-35 |
850 |
35 |
1450 |
133.8 |
160 |
||
|
200 |
300UHB-ZK-950-30 |
950 |
30 |
1450 |
140.3 |
160 |
||
|
201 |
300UHB-ZK-1000-28 |
1000 |
28 |
1450 |
148.7 |
160 |
||
|
202 |
300UHB-ZK-675-15 |
675 |
15 |
980 |
47.23 |
55 |
300 x 250 |
3400 |
|
203 |
300UHB-ZK-675-22.8 |
675 |
22.8 |
980 |
72.3 |
75 |
||
|
204 |
300UHB-ZK-800-32 |
800 |
32 |
980 |
118.5 |
132 |
||
|
205 |
300UHB-ZK-900-21 |
900 |
21 |
980 |
98.2 |
110 |
||
|
206 |
300UHB-ZK-1000-30 |
1000 |
30 |
980 |
137.3 |
160 |
||
|
207 |
300UHB-ZK-1050-22 |
1050 |
22 |
980 |
107.8 |
110 |
||
|
208 |
300UHB-ZK-1100-28 |
1100 |
28 |
980 |
139.5 |
160 |
||
|
209 |
300UHB-ZK-960-27.4 |
960 |
27.4 |
980 |
122.7 |
132 |
||
|
210 |
300UHB-ZK-860-33 |
860 |
33 |
1450 |
127.3 |
132 |
||
|
211 |
300UHB-ZK-1000-32 |
1000 |
32 |
1450 |
149.3 |
160 |
||
|
212 |
300UHB-ZK-1180-31 |
1180 |
31 |
1450 |
142.3 |
160 |
||
|
213 |
300UHB-ZK-850-40 |
850 |
40 |
1450 |
157.3 |
160 |
||
|
214 |
300UHB-ZK-1050-28 |
1050 |
28 |
980 |
139.6 |
160 |
||
|
215 |
300UHB-ZK-1200-30 |
1200 |
30 |
1450 |
168.9 |
180 |
||
|
216 |
300UHB-ZK-850-51 |
850 |
51 |
1450 |
190.3 |
200 |
||
|
217 |
300UHB-ZK-850-55 |
850 |
55 |
1450 |
218.2 |
250 |
||
|
218 |
300UHB-ZK-1000-50 |
1000 |
50 |
1450 |
233.4 |
250 |
||
|
219 |
300UHB-ZK-1100-48.8 |
1100 |
48.8 |
1450 |
242.3 |
250 |
||
|
220 |
350UHB-ZK-1400-28 |
1400 |
28 |
1450 |
195.3 |
200 |
350 X 300 |
3500 |
|
221 |
350UHB-ZK-1500-25 |
1500 |
25 |
1450 |
194.4 |
200 |
||
|
222 |
350UHB-ZK-1500-30 |
1500 |
30 |
1450 |
232.5 |
250 |
||
|
223 |
350UHB-ZK-1600-28 |
1600 |
28 |
1450 |
216.3 |
250 |
||
|
224 |
350UHB-ZK-1600-25 |
1600 |
25 |
1450 |
186.7 |
200 |
||
|
225 |
350UHB-ZK-1800-25 |
1800 |
25 |
1450 |
224.8 |
250 |
||
|
226 |
350UHB-ZK-1470-11 |
1470 |
11 |
720 |
76.8 |
90 |
350 X 300 |
4250 |
|
227 |
350UHB-ZK-1600-25 |
1600 |
25 |
980 |
186 |
200 |
||
|
228 |
350UHB-ZK-2000-20 |
2000 |
20 |
980 |
186 |
200 |
||
|
229 |
350UHB-ZK-2600-16 |
2600 |
16 |
980 |
194 |
220 |
||
|
230 |
350UHB-ZK-1800-20 |
1800 |
20 |
980 |
168 |
180 |
||
|
231 |
350UHB-ZK-2000-25 |
2000 |
25 |
980 |
223 |
250 |
||
|
232 |
350UHB-ZK-1500-35 |
1500 |
35 |
980 |
228 |
250 |
||
|
233 |
350UHB-ZK-2500-20 |
2500 |
20 |
980 |
233 |
250 |
||
|
234 |
350UHB-ZK-2500-25 |
2500 |
25 |
980 |
282 |
300 |
||
|
235 |
350UHB-ZK-2000-32 |
2000 |
32 |
980 |
293 |
300 |
||
