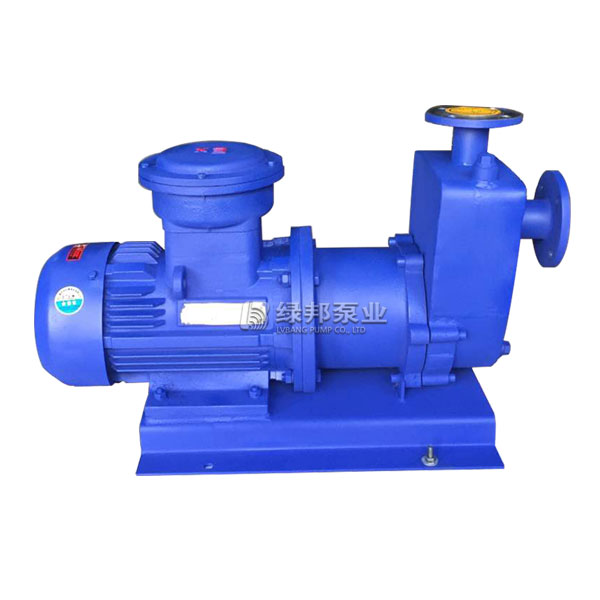

ZCQ耐腐蝕自吸磁力泵
產品概述：
ZCQ型自吸式磁力泵，（以下簡稱自吸泵）是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，并經過本廠工程技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。該ZCQ磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石器等材料制造，即有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水、自吸高度4米。
主要特點
ZCQ型自吸式磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

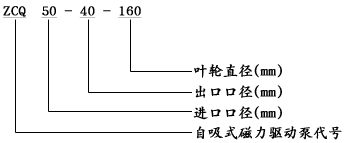

型號意義：

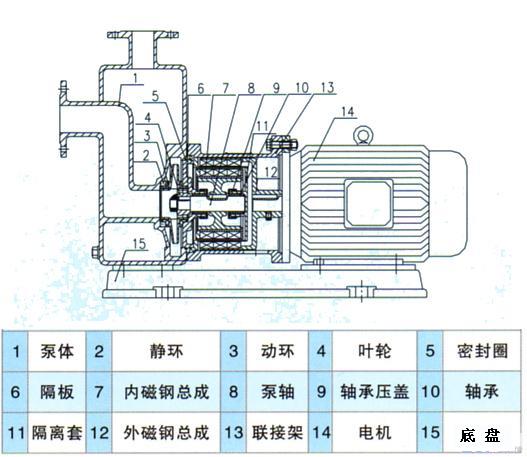

結構簡圖：
.jpg "結構簡圖")
安裝和使用：
1、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。
2、自吸泵應水平安裝，泵體不得承受管路重量。3、泵與管路應保持良好的密封。
4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。
5、擰開泵上方的加水螺栓，加入儲液水少于泵體容積的三分這二，旋緊螺栓。
6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。
7、泵停止工作前，先關閉排出閥門，再關閉電源，后關閉吸入管閥門。
使用注意事項：
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。金屬泵的使用溫度＜100℃，被輸送的介質比重≤1.3；介質比重＜1.3時，將影響技術性能。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6、自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向竄動0.5～2mm時，應更換軸承和軸向動環。
故障原因及解決方法：
|
故障形式
|
產生原因
|
排除方法
|
|
自吸磁力泵不出水
|
a、水泵反轉
|
改變電機接線
|
|
b、進水管道漏氣
|
杜絕漏氣
|
|
|
c、泵腔蓄水太少
|
增加蓄水量
|
|
|
d、電壓太高，啟動時聯軸器打滑
|
調正電壓
|
|
|
e、吸程太高
|
降低砂安裝位置
|
|
|
f、閥門沒有打開
|
校正或更改閥門
|
|
|
自吸磁力泵流量不足
|
a、吸入管徑太小或淤塞
|
調換進水管
|
|
b、葉輪流道阻塞
|
清洗葉輪
|
|
|
c、揚程過高
|
開大出水閥
|
|
|
d、轉速不夠
|
恢復額定轉速
|
|
|
自吸磁力泵揚程過低
|
a、流量過大
|
關小出水閥
|
|
b、轉速太低
|
恢復額定轉速
|
|
|
自吸磁力泵噪音太大
|
a、軸嚴重磨損
|
更換泵軸
|
|
b、軸套嚴重磨損
|
更換軸套
|
|
|
c、驅動磁鋼杯與隔離套接觸
|
拆除泵頭重新組裝
|
|
|
d、密封環與葉輪研磨
|
更換止推環、密封環
|
|
|
自吸磁力泵漏液
|
O型密封圈損壞
|
更換O型密封圈
|
性能參數表：
|
型 號
|
口徑
|
揚程
m |
流量
L/min |
電機功率
KW |
轉速
r/min |
電壓
V |
自吸性能
m/3分 |
|
|
進口
mm |
出口
mm |
|||||||
|
ZCQ25-20-115
|
25
|
20
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ32-25-115
|
32
|
25
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ32-25-145
|
32
|
25
|
25
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ40-32-132
|
40
|
32
|
20
|
180
|
2.2
|
2900
|
380
|
4
|
|
ZCQ40-32-160
|
40
|
32
|
32
|
180
|
4
|
2900
|
380
|
4
|
|
ZCQ50-40-145
|
50
|
40
|
25
|
240
|
4
|
2900
|
380
|
4
|
|
ZCQ50-40-160
|
50
|
40
|
32
|
220
|
4
|
2900
|
380
|
4
|
|
ZCQ65-50-145
|
65
|
50
|
25
|
280
|
5.5
|
2900
|
380
|
4
|
|
ZCQ65-50-160
|
65
|
50
|
32
|
450
|
7.5
|
2900
|
380
|
4
|
|
ZCQ80-65-125
|
80
|
65
|
20
|
800
|
7.5
|
2900
|
380
|
4
|
|
ZCQ80-65-160
|
80
|
65
|
32
|
800
|
15
|
2900
|
380
|
4
|
|
ZCQ100-80-160
|
100
|
80
|
32
|
1500
|
22
|
2900
|
380
|
4
|
|
注：泵體材質不銹鋼(1Cr18Ni9Ti)
|
||||||||

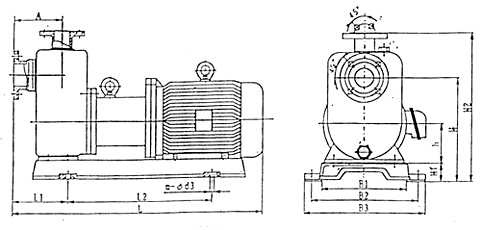

安裝尺寸圖：
尺寸表：
|
型號
|
A
|
B1
|
B2
|
B3
|
h
|
H
|
H1
|
H2
|
L
|
L1
|
L2
|
m-Φd
|
|
ZCQ20-15-110
|
90
|
150
|
198
|
225
|
60
|
225
|
54
|
315
|
410
|
90
|
210
|
4--Φ18
|
|
ZCQ25-20-115
|
100
|
180
|
250
|
280
|
80
|
240
|
60
|
350
|
550
|
120
|
285
|
4--Φ12
|
|
ZCQ32-25-115
|
100
|
180
|
250
|
280
|
80
|
240
|
60
|
350
|
550
|
120
|
285
|
4--Φ12
|
|
ZCQ32-25-145
|
105
|
180
|
250
|
280
|
80
|
255
|
60
|
360
|
555
|
130
|
285
|
4--Φ12
|
|
ZCQ40-32-132
|
105
|
200
|
270
|
310
|
90
|
265
|
60
|
375
|
610
|
130
|
350
|
4--Φ14
|
|
ZCQ40-32-160
|
115
|
260
|
320
|
360
|
112
|
295
|
60
|
420
|
685
|
170
|
305
|
4--Φ14
|
|
ZCQ50-40-145
|
115
|
260
|
320
|
360
|
112
|
295
|
60
|
420
|
685
|
170
|
305
|
4--Φ14
|
|
ZCQ50-40-160
|
115
|
260
|
320
|
360
|
112
|
295
|
60
|
420
|
685
|
170
|
305
|
4--Φ14
|
|
ZCQ65-50-145
|
145
|
280
|
345
|
390
|
132
|
315
|
60
|
440
|
760
|
210
|
360
|
4--Φ16
|
|
ZCQ65-50-160
|
150
|
280
|
345
|
390
|
132
|
345
|
60
|
475
|
775
|
185
|
360
|
4--Φ16
|
|
ZCQ80-65-125
|
170
|
280
|
345
|
390
|
132
|
446
|
60
|
510
|
80
|
220
|
360
|
4--Φ16
|
|
ZCQ80-65-160
|
180
|
350
|
420
|
470
|
160
|
480
|
100
|
650
|
1000
|
270
|
390
|
4--Φ18
|

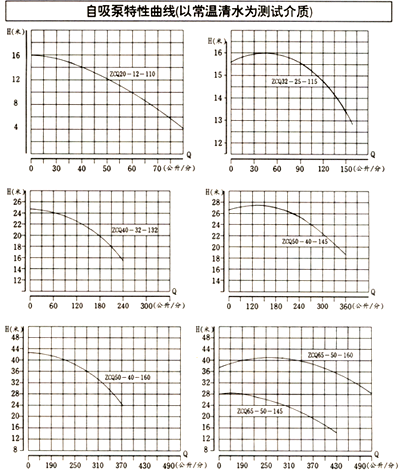

性能曲線圖：

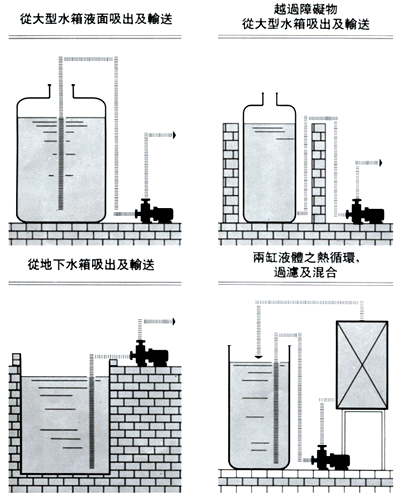

裝置實例：
訂貨須知:
一、①自吸式磁力泵產品名稱與型號②ZCQ型自吸式磁力泵口徑③ZCQ型自吸式磁力泵揚程④ZCQ型自吸式磁力泵流量⑤ZCQ型自吸式磁力泵電機功率（KW）⑥自吸式磁力泵轉速（r/min）⑦自吸磁力泵電壓〔V〕⑧自吸磁力泵吸程⑨自吸磁力泵是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定我公司的自吸式磁力泵產品型號，請按自吸式磁力泵型號直接向弘凌泵閥公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們弘凌泵閥的技術專家為您審核把關。
感謝您訪問我們弘凌泵閥的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
